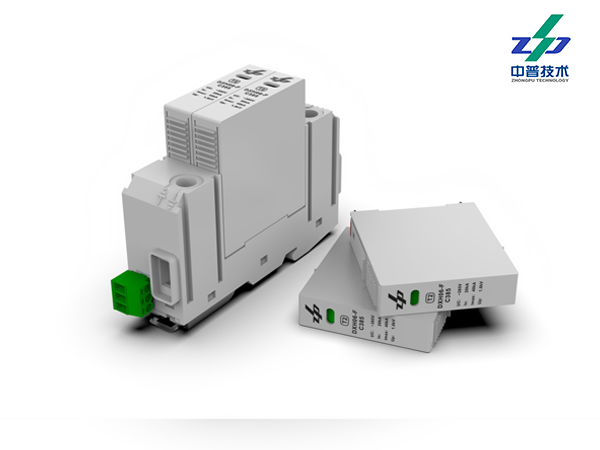

DXH06-FC385/2電涌保護器，適用于220/380Va.c.電壓系統，配電系統以及終端設備的電涌保護，應安裝在
防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。
DXH06-FC385/2電涌保護器特點：
l 多種通流容量，動作電壓適當，保護電路穩健
2 內置過溫過流保護，無續流，高可靠安全
3 模塊化結構，安裝簡單，維護方便
4 具備狀態指示和遙信告警功能
DXH06-FC385/2交流電源防雷器用于交流電源的第二級（C級）或第三級（D級）雷電過電壓保護，三相防雷器采用-2防護電路，如下列圖形所示。
圖3-1 DXH06-FC385/2型電涌保護器的保護原理示意圖
產品采用35mm標準導軌安裝，如下列圖所示(未注公差±0.5mm)：
圖4-1 DXH06-FC385/2型電涌保護器外形尺寸（單位：mm）
表5-1 DXH06-FC385/2電涌保護器技術參數
|
型號參數 |
DXH06-FC385/2 |
|
產品類別 |
T2 IEC61643-11 |
|
工作系統電壓Un |
230/ 400V, 50Hz/ 60Hz |
|
保護模式 |
L——N N——PE |
|
最大持續運行電壓 Uc |
385V a.c. |
|
標稱放電電流，T2 In（8/20μs） |
20kA |
|
最大放電電流，Imax（8/20μs） |
40kA |
|
限制電壓 Up |
≤1.8 kV |
|
對地漏電流Ic |
＜1mA |
|
響應時間 |
≤25ns |
|
端口數量 |
1端口 one port |
|
串接熔絲 |
100A gL/ gG (input current>100A) |
|
短路電流 |
10kA |
|
內部保護裝置I |
防雷單元內置熱脫扣裝置 |
|
接入導線截面 |
2.5～25mm2 |
|
裸線壓接長度 |
12.5mm |
|
安裝接線力矩 |
1.5Nm |
|
劣化失效指示 |
防雷模塊具有指示窗口，故障狀態下指示窗口變紅色 |
|
遙信方式 |
告警干接點，NC-C-NO接點 |
|
遙信端子性能 |
AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
|
遙信導線截面 |
最大1.5mm2 |
|
安裝方式 |
標準導軌安裝 35mm |
|
外殼材料防火等級 |
UL94-V0 |
|
外殼防護等級 |
IP20 |
|
工作溫度 |
-40℃～+80℃ |
|
相對濕度 |
≤95％（25℃） |
|
海拔高度 |
≤3000m |
|
外形尺寸（不含接線端子） |
96mm×24mm×71.5mm |
