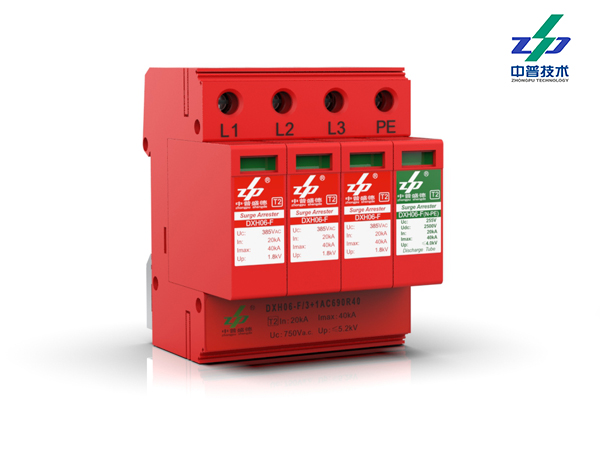

DXH06-F/3+1AC690R40電涌保護器，適用于690V電源系統，可用于變流器配電系統機側及網側、終端設備的電涌保護，應安裝在防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。
外形結構圖（此圖只作示意，以提供安裝尺寸為主）
接線方式
技術參數
| 技術指標 | 設備型號 |
| DXH06-F/3+1AC690R40 | |
| 試驗類別 | T2 |
| 工作系統電壓Un | 400/ 690V, 50Hz/ 60Hz |
| 最大持續運行電壓Uc | 750Va.c./1000V d.c. |
| 標稱放電電流In | 20kA（8/20μs） |
| 最大放電電流Imax | 40kA（8/20μs） |
| 對地漏電流Ic | ＜1mA |
| 限制電壓Up@20kA | ≤5.2kV |
| 響應時間 | ≤100ns |
| 端口數量 | 1端口 |
| 串接熔絲 | 100A gL/ gG (input current>100A) |
| 過載故障 | 1200V/5s |
| 短路電流 | 25kA |
| 保擴模式 | L——PE |
| 內部保護裝置 | 防雷單元內置熱脫扣裝置 |
| 接入導線截面 | 6～35mm2 |
| 裸線壓接長度 | 12.5mm |
| 安裝接線力矩 | 2Nm |
| 劣化失效指示 | 防雷模塊具有指示窗口，故障狀態下指示窗口變紅色 |
| 遙信方式 | 告警干接點，NC-C-NO接點 |
| 遙信端子性能 | AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
| 遙信導線截面 | 最大1.5mm2 |
| 安裝方式 | 標準導軌安裝DIN rail 35mm |
| 外殼材料防火等級 | UL94-V0 |
| 外殼防護等級 | IP20 |
| 工作溫度 | -40℃～+80℃ |
| 相對濕度 | ≤95％（25℃） |
| 海拔高度 | ≤3000m |
| 外形尺寸（不含接線端子） | 90mm×71mm×72mm |
